完整电路四要素+3种危险/正常状态（第2期：看懂回路逻辑）

01 · 什么是完整电路？

很多人看电路图时，一上来就盯着复杂符号死记，反而忽略了最根本的“回路”。

一个最基础的电路，本质上就是一条从电源出发、经过负载、再回到电源的闭合路径。没有回路，负载就无法持续获得电能。

02 · 电路四要素：电源、导线、开关、负载

电路四要素可以这样理解：

• 电源：提供电压和电能，比如电池、开关电源、变压器二次侧。

• 导线：把电能从电源送到负载，相当于电流的通道。

• 开关：控制电路是否闭合，按钮、接触器、空开都属于控制或保护类开关器件。

• 负载：消耗电能并完成某种工作，比如灯泡、电机、加热管、电磁阀。

判断一个设备为什么不工作，第一步不是乱拆，而是先确认：电源有没有、线路断没断、开关有没有动作、负载是否损坏。

03 · 通路：设备正常工作的状态

所谓“通路”，就是电路该闭合的地方都闭合了，电流能顺利从电源经过负载再回到电源。

比如按下启动按钮后，接触器线圈得电，主触点闭合，电机形成有效回路，电机才会运转。

在实际排查中，如果确认电源正常、开关动作、线路导通，但负载仍不工作，就要重点检查负载本身是否损坏。电机绕组烧损、灯泡灯丝断、电磁阀线圈开路，都是常见问题。

04 · 断路：电流被切断，设备不工作

“断路”也叫“开路”，特点是回路被切断，电流无法形成完整路径。

它不一定是大故障，可能只是线没接紧、端子松了、触点烧蚀、开关没真正闭合。

现场排查断路，*常用的方法是从电源端开始，逐级检查电压是否正常。

比如一个灯不亮，不能直接判断灯坏了，而要先确认：电源有没有电、开关位置对不对、导线有没有断、灯座是否接触不良。

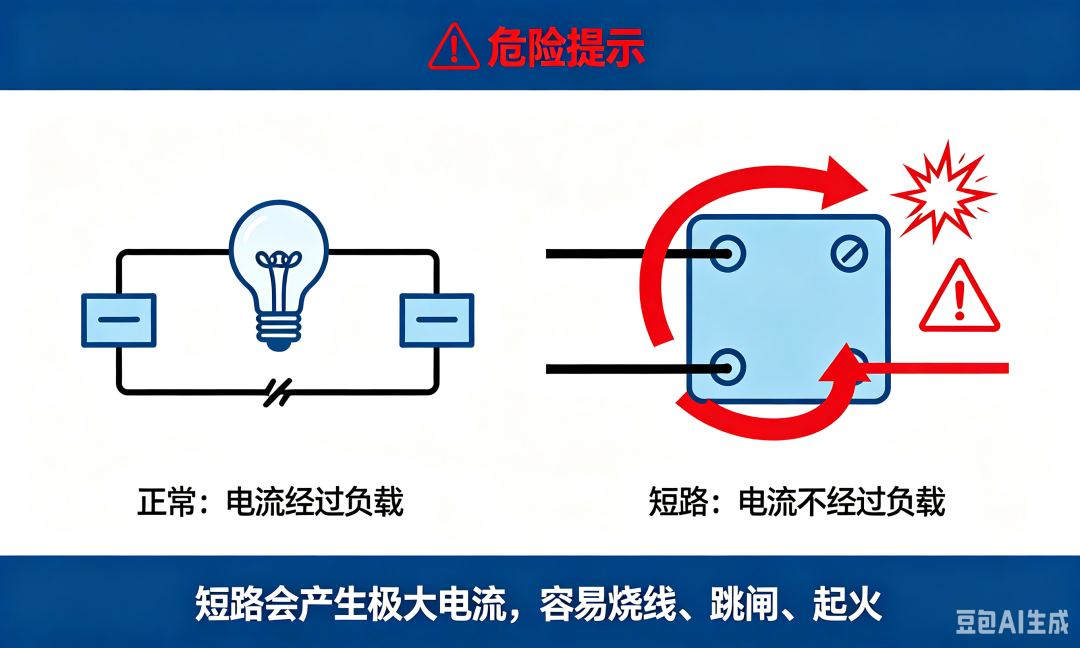

05 · 短路：最危险的电路故障之一

“短路”是指电源两端或相线之间，在没有经过有效负载的情况下被直接连通。

此时回路中的电阻变得很小，电流会瞬间变得非常大，远超正常工作电流。

短路通常会带来三个后果：

• 线路急剧发热，绝缘层可能被烧坏；

• 空开或熔断器动作，切断故障回路；

• 严重时可能引发烧设备、起火、电弧伤人。

所以，短路保护不是可有可无，而是必须有。

熔断器、微型断路器、空气开关，核心作用之一就是在短路时快速切断电路。

06 · 电工排查思路：先电源，后负载；先外部，后内部

很多新手遇到设备不工作，第*反应就是怀疑电机坏了、PLC坏了，这其实容易走弯路。

更稳的排查顺序是：

1. 先查电源：有没有电，电压是否在正常范围；

2. 再查通路：导线、端子、插头是否松动或断开；

3. 再查开关：按钮、接触器、限位开关是否真的动作；

4. 最后查负载：灯泡、电机、电磁阀、加热管是否损坏。

这套思路适合大多数基础电路故障。

它的本质不是“猜问题”，而是逐步验证回路是否完整。
