单相电与三相电精讲：工业自动化供电基础

在电气自动化现场，你会频繁听到 220V、380V、单相、三相、缺相这些词。

它们不是抽象概念，而是和设备供电、电机运行、控制柜设计紧密相关。

理解单相电和三相电，是从“会接电”走向“能看懂工业系统”的重要一步。

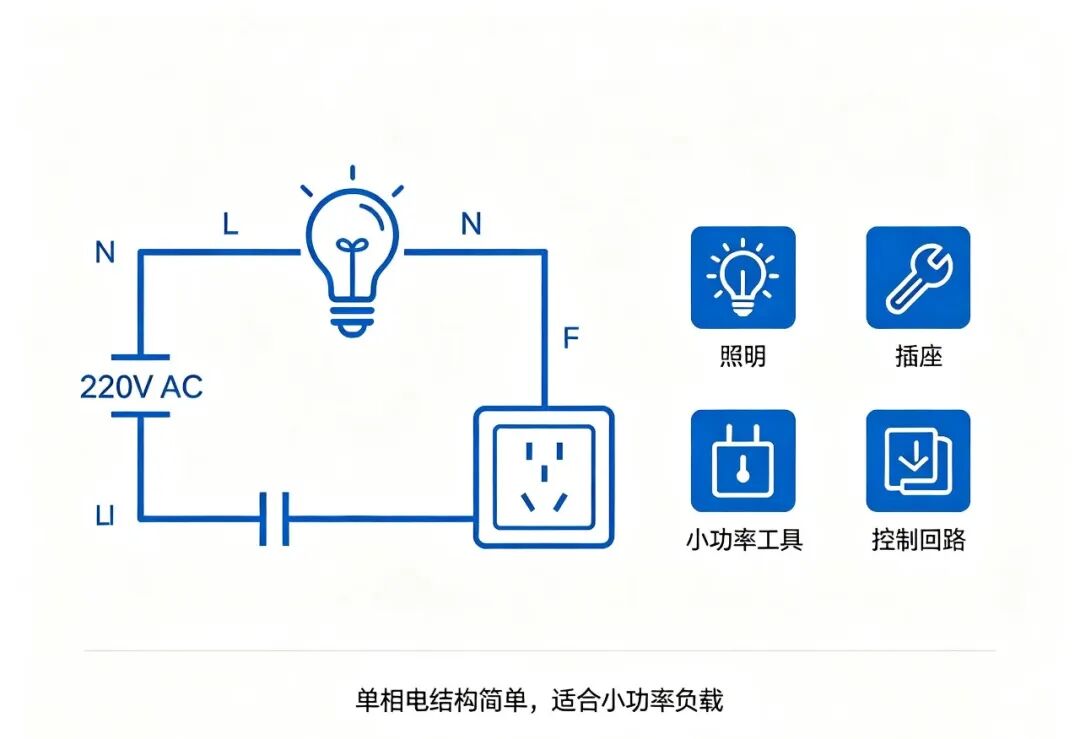

一、什么是单相电？

单相电常见于日常照明、插座、小功率工具和部分控制回路。

它的供电核心是一根火线和一根零线，形成完整回路。

在国内常见场景中，单相电压多为 220V。

它的特点是结构简单、使用方便，但对于大功率负载来说，供电能力和稳定性不如三相电。

常见应用包括：

• 照明回路；

• 插座回路；

• 小功率电动工具；

• 部分 220V 控制设备；

• 家用电器。

在自动化控制柜里，单相电也常用于开关电源、照明、散热风扇和部分控制回路。

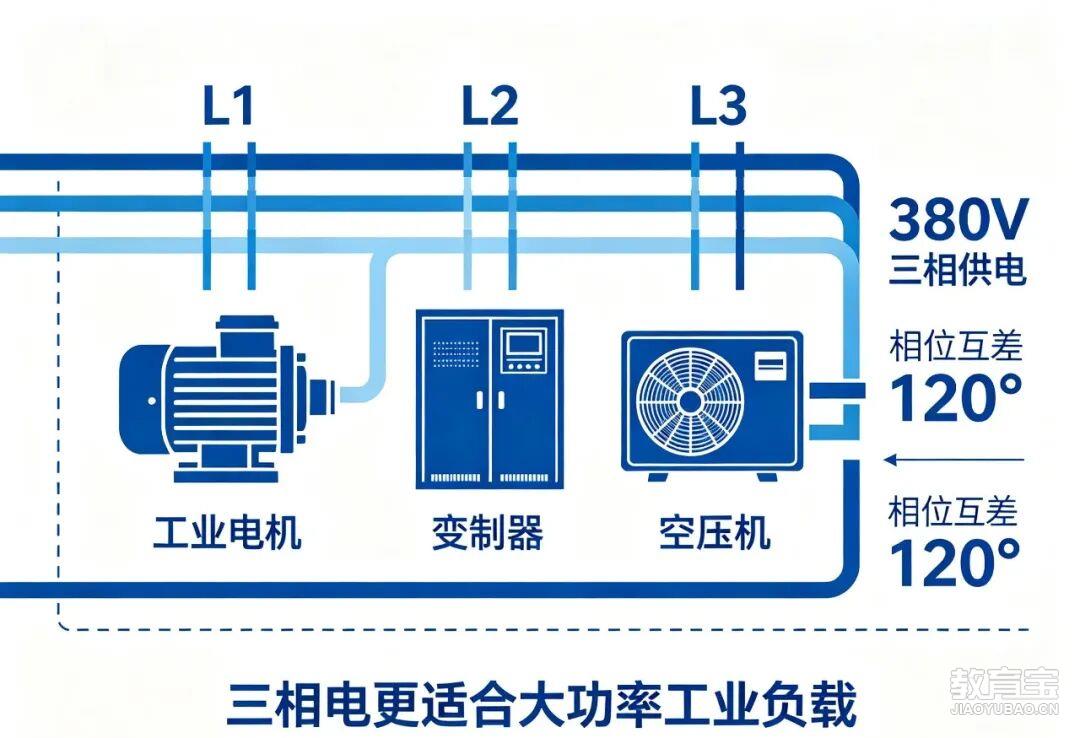

二、什么是三相电？

三相电是工业现场*常见的大功率供电方式。

它由三根相位互差 120° 的相线组成，能够提供更稳定、更强劲的动力。

国内工业现场常见的三相电压多为 380V。

和单相电相比，三相电更适合驱动大功率电机、空压机、水泵、生产线和重型设备。

常见应用包括：

• 三相异步电机；

• 变频器供电；

• 空压机；

• 水泵；

• 数控机床；

• 生产线主供电。

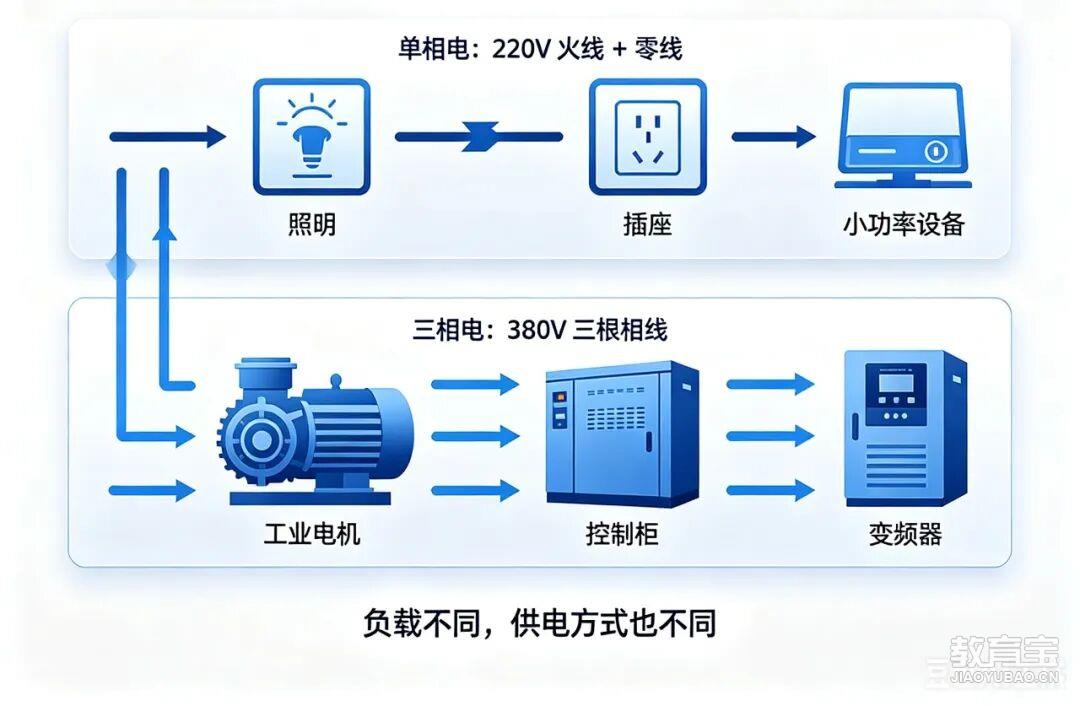

可以简单理解：单相电偏“生活和小功率”，三相电偏“工业和大功率”。

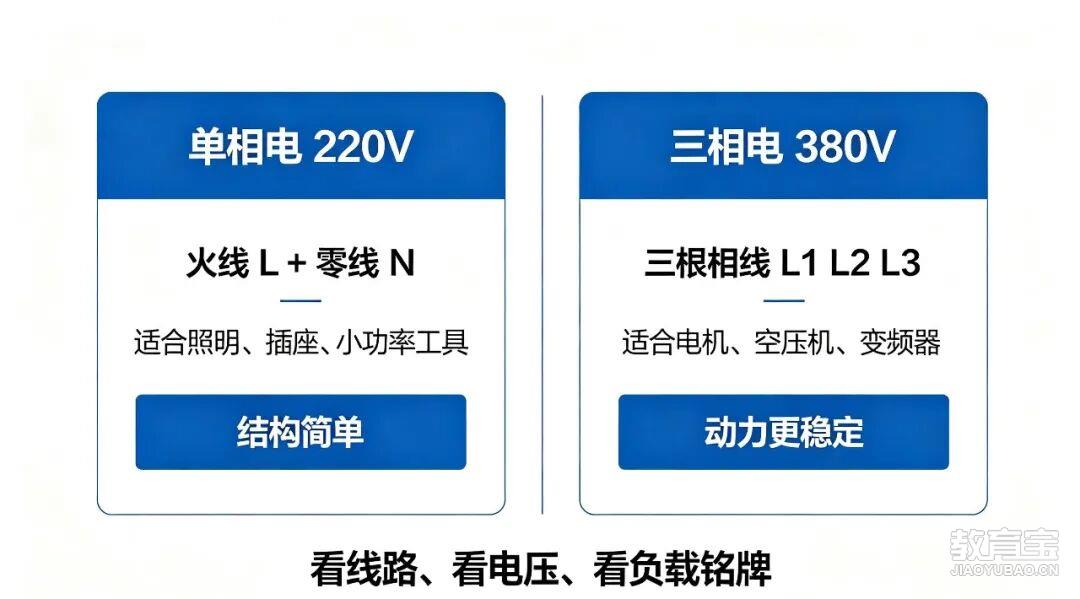

三、单相电和三相电怎么区分？

很多新手不是记不住概念，而是不会现场判断。

其实可以从三个角度快速区分：供电线数量、电压等级、负载类型。

1. 看供电线数量

单相电常见是火线 + 零线，再加地线做保护。

三相电常见是三根相线，再加零线和地线，具体取决于系统和设备要求。

2. 看电压等级

常见单相负载多为 220V。

常见三相工业负载多为 380V。

3. 看负载类型

灯泡、插座、风扇、小工具，多属于单相负载。

电机、空压机、水泵、变频器、数控机床，多属于三相负载。

但要注意，不是所有电机都一定是三相，也不是所有 220V 设备都一定是小功率。具体还要看铭牌和实际接线。

四、三相电为什么更适合工业电机？

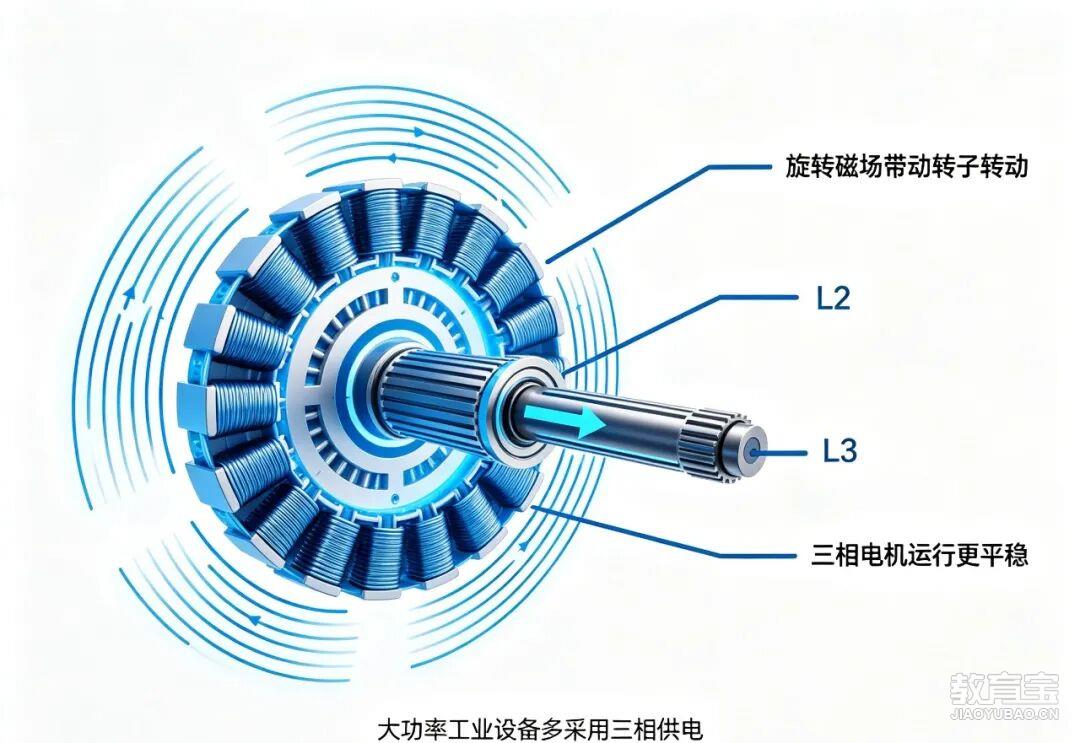

三相电机的运转更平稳，是因为三相电源能形成较稳定的旋转磁场。

这个旋转磁场会带动电机转子转动，所以三相电机启动和运行都比较稳定。

相比之下，单相电机虽然也能运行，但在大功率场景下，运行稳定性和带载能力通常不如三相电机。

工业现场大量使用三相电机，主要原因包括：

• 动力更强；

• 运行更平稳；

• 适合大功率负载；

• 便于通过变频器调速；

• 维护和控制方式更成熟。

所以，自动化生产线里的电机、输送带、风机、水泵，很多都是三相负载。

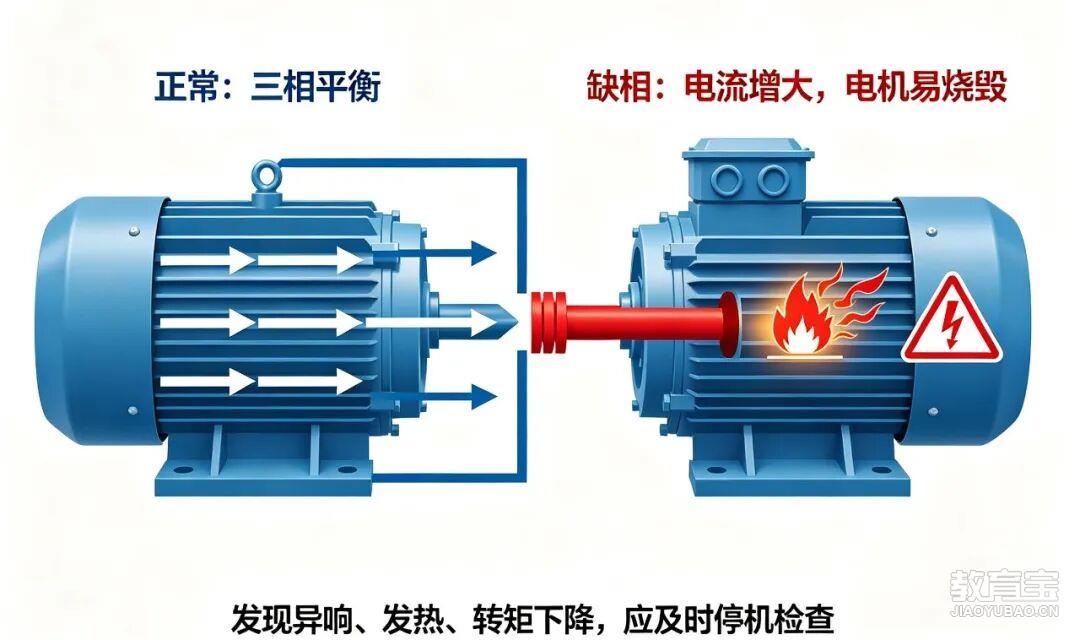

五、什么是缺相？为什么危险？

三相设备正常工作时，三根相线都应正常供电。

如果其中一根或两根断线、熔断、接触不良，导致电源缺失，就叫缺相。

缺相对三相电机非常危险。

电机缺相后，输出转矩会明显下降，运行声音异常，电流会急剧增大，时间一长可能烧毁绕组。

缺相常见原因包括：

• 熔断器熔断；

• 空开某极接触不良；

• 接触器主触点烧蚀；

• 电机线松动；

• 端子排接触不良；

• 电源线路断线。

所以，三相电机保护不能只靠空开，还应结合热继电器、电机保护器等保护元件。

六、现场判断缺相的基本方法

发现三相电机异常后，不要只凭感觉判断，而要按步骤验证。

先确认电源，再确认线路，最后确认负载和保护元件。

基本步骤包括：

1. 断电后确认安全；

2. 检查熔断器或空开是否动作；

3. 检查接触器主触点是否烧蚀；

4. 检查电机线和端子是否松动；

5. 通电后用万用表测量三相电压是否平衡；

6. 检查热继电器

或电机保护器是否动作。

注意：带电测量三相电压要由具备资质的人员操作，并做好绝缘防护。

不要用手直接触碰裸露端子，避免触电。

结语

单相电和三相电不是两个孤立概念，而是工业供电系统的基础。

单相电常见于照明、插座和小功率控制回路，三相电更常见于电机、变频器、空压机和生产线主负载。

学习电气自动化，不能只会看元件符号，还要知道电从哪里来、如何分配、如何保护。

下一期，我们进入经典控制电路：起保停。它是理解 PLC 梯形图自锁逻辑的重要基础。点点关注，不迷路~
